専用探傷器

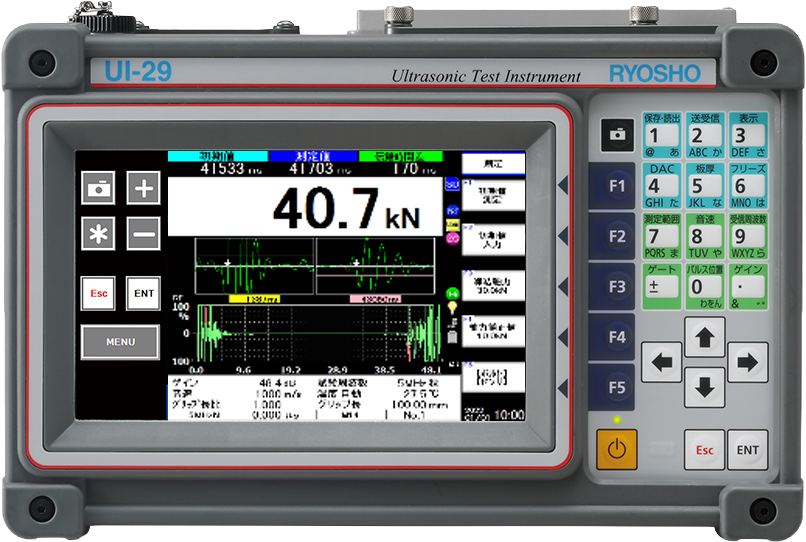

超音波ボルト軸力計UI-27AF

カタログを見る

橋梁構造物などのボルト軸力計測、
軸力計単体での長時間の軸力管理

  • 温度計測機能を内蔵しています。
  • 計測性能の校正、点検機能を搭載しています。
  • 軸力定数などの演算機能を搭載しています。
  • 軸力計のみで測定に必要なパラメータを算出することができます。
  • 測定時の超音波エコー波形の表示や測定位置の矢印表示など信頼性の高い計測ができます。
  • 締付前後の軸力計測データの一括管理や蓄積機能により、軸力計単体での長期間の軸力管理ができます。

橋梁構造物でのボルト軸力計測の例 (広島県 豊島大橋)

超音波画像処理装置UI-27 ABC UT3

カタログを見る

再描画解析が簡単に行える画像処理装置

  • 超音波プローブで走査した検査材の全波形データを高速収録し画像化処理する装置です。
  • 計測後に画像化条件を変えて再スキャンする事無く再画像化処理が可能です。
  • 水平断層像(Cスコープ)や垂直断面画像(Bスコープ)として再画像化する事で電子デバイス、精密部品などの微小傷検査や複合材の剥離・亀裂の検査、材料評価等の解析に利用できます。

ターンテーブルと動作軸

再画像化処理後の画面例

超音波探傷器UI-S7PW

カタログを見る

鉄筋コンクリート用異形棒鋼
ガス圧接部専用超音波探傷器

JIS判定基準に準拠

鉄筋コンクリート用異形棒鋼ガス圧接部の超音波探傷試験方法及び判定基準JIS Z 3062 2009に準拠しております。

自動感度校正

ピーク波形から自動で感度校正を行います。

見やすい結果表示とワンタッチ保存

判定結果を2種類の表示モード(レベル表示/鉄筋表示)から選択、ENTキーで結果を保存します。

結果画面をSDカード*へ画像保存探傷波

形や探傷結果をビットマップ画像でSDカードに保存します。

超音波探傷器能(オプション)も
付加できます。

溶接継手や機械式継手の探傷検査にも利用可能となります。 また、一般の超音波探傷試験や肉厚測定など様々な超音波探傷試験にお使いいただけます。

表示例
